帶工作臺的結構設計，理想操作高度
平衡工件能快速切換
數字信號處理
模塊化結構設計
平衡精度高
交流伺服電機驅動
CAB708測量系統帶有圖形功能的彩色液晶TFT顯示器
（CAB920選項)
可選用電子角度定位系統（選項）
可以在設備上集成安全防護罩和質量校正系統 (選項)
提供防磁設計方案（選項）

應用：
這些平衡機非常適用于0.3kg~18kg小型工件的平衡，譬如：小型電機、葉輪、渦輪增壓器和主軸。機器可以坐著也可以站著操作，高度適宜。新轉子上料的切換調整非常快速方便。皮帶驅動有三種方式可選：上置式，下置式和切向傳動。
不平衡量的校正，可以在平衡機上直接進行加重（平衡夾塊或貼膠泥），或拿到另外的機床上進行去重(鉆削、銑削或磨削)

轉子參數/機器規格	單位/unit	HM1	HM10	HM2	HM20	HM3	HM30	HM4	HM40	HM5	HM50	HM6	HM60	HM7	HM70	HM8	HM80
機器床身上方最大轉子直徑	mm	360	360	800/1260	800/1260	1260	1260	1600	1600	1600	1600	2100	2100	2800	2800	3600	3600
可擴展最大轉子直徑	mm					1600	1600	1940	1940	2100	2100	3000	3000	3600	3600	5000	5000
滾輪上方最大轉子重量	kg	12	18	50	120	300	700	1500	3000	5500	8000	12500	20000	32000	50000	125000	250000
軸頸支承范圍	mm	5?22	6?30	8?50	9?70	9?70	10?80	12-100	15-120	18-140	25-180	40-180	50-200	60-250	70-300	特殊	要求
可擴展軸頸支承范圍	mm	22?50	30?70	50?100	70?140	70?140	80?160	100-200	120-240	140-280	180-380	180-320	200-400	250-500	300-600	special	request
永久定標轉速限制值	106kg/min2	80	80	100	180	180	280	450	710	1100	1400	1800	2250	4000	5000	6500	8000
靈敏度（基于CAB708在1000轉速時）	gmm	0.1	0.2	1	1.6	2	3	5	8	16	20	30	40	64	80	160	240
不平衡量減少率	%	95	95	95	95	95	95	95	95	95	95	95	95	95	95	95	95


萬向節驅動機器參數
機器床身長度	mm			2000	2000	2500	2500	3000	3000	3500	3500	6000	6000	6000	6000	9000	9000
萬向節法蘭端面連接點右支承擺架中心線的最大距離	mm			1050	1050	1550	1550	2000	2000	2300/2080	2300/2080	4500	4500	4360	4360	8700	8700
支承擺架中心線間的最小距離	mm			50	50	50	50	90	90	100	100	240	240	480	480	300	300
推薦驅動功率	kw			FC3	FC3	FC3/7.5	FC3/7.5	FC7.5/15/DC15	FC7.5/15/DC15	FC15/DC15/22/37	FC15/DC15/22/37	DC37/55/75	DC37/55/75	DC55/75/90	DC55/75/90
平衡轉速帶齒輪箱變速約	min-1					56-560/110-1130				??	??	20-220/40-440/25-1250
帶滑輪變速約	min-1			37-370/59-590/90-890


皮帶驅動機器參數
機器床身長度	mm	500	500	750	750	1500	1500	2000	2000	2500	2500	4500	4500	6000	6000	9000	9000
支承擺架中心線間的最大距離	mm	450	450	640/580	640/580	1300	1300	1740	1740	2200	2200	4270	4270	5550	5550	8500	8500
支承擺架中心線間的最小距離	mm	15	15	50	50	50	50	90	90	100	100	240	240	480	480	300	300
驅動裝置在兩支承擺架中間時支承中心線間的最小距離	mm	40	40	140/200	140/200	200	200	240	240	320	320	520	520	750	750	1500	1500
推薦驅動功率	kw	AC Servo 0.2/0.4	AC Servo 0.2/0.4	FC1.1/3	FC1.1/3	FC3	FC3	FC7.5/15/DC15	FC7.5/15/DC15	FC15/DC15/22	FC15/DC15/22	DC22/37/55	DC22/37/55	DC37/56/75	DC37/56/75
皮帶驅動直徑下置式皮帶驅動	mm	10-150	10-150	20-300/20-450	20-300/20-450	20-450	20-450	30-600	30-600	30-600/50-800	30-600/50-800	50-1000	50-1000	50-1000	50-1000	100-1250	100-1250
上置式皮帶驅動	mm	10-150	10-150	20-200/50-300	20-200/50-300	50-300	50-300
平衡轉速約	min-1	220-2200	220-2200	210-2100/310-3100		150-1500/230-2300		170-1700/240-2400/360-3600		120-1200/220-2200/340-3400		120-1200/170-1700/250-2500		100-1000/140-1400/210-2100		特殊	要求
當皮帶驅動直徑為	mm	50	50	60	60	80	80	100	100	150	150	200	200	300	300	special	request

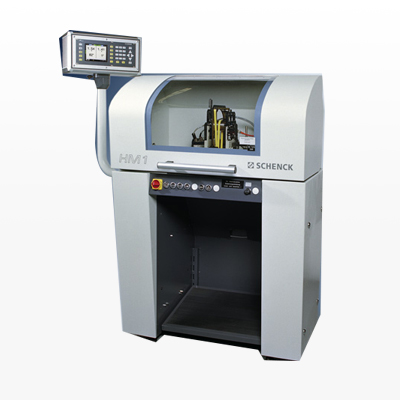

HM1-10臥式通用平衡機
