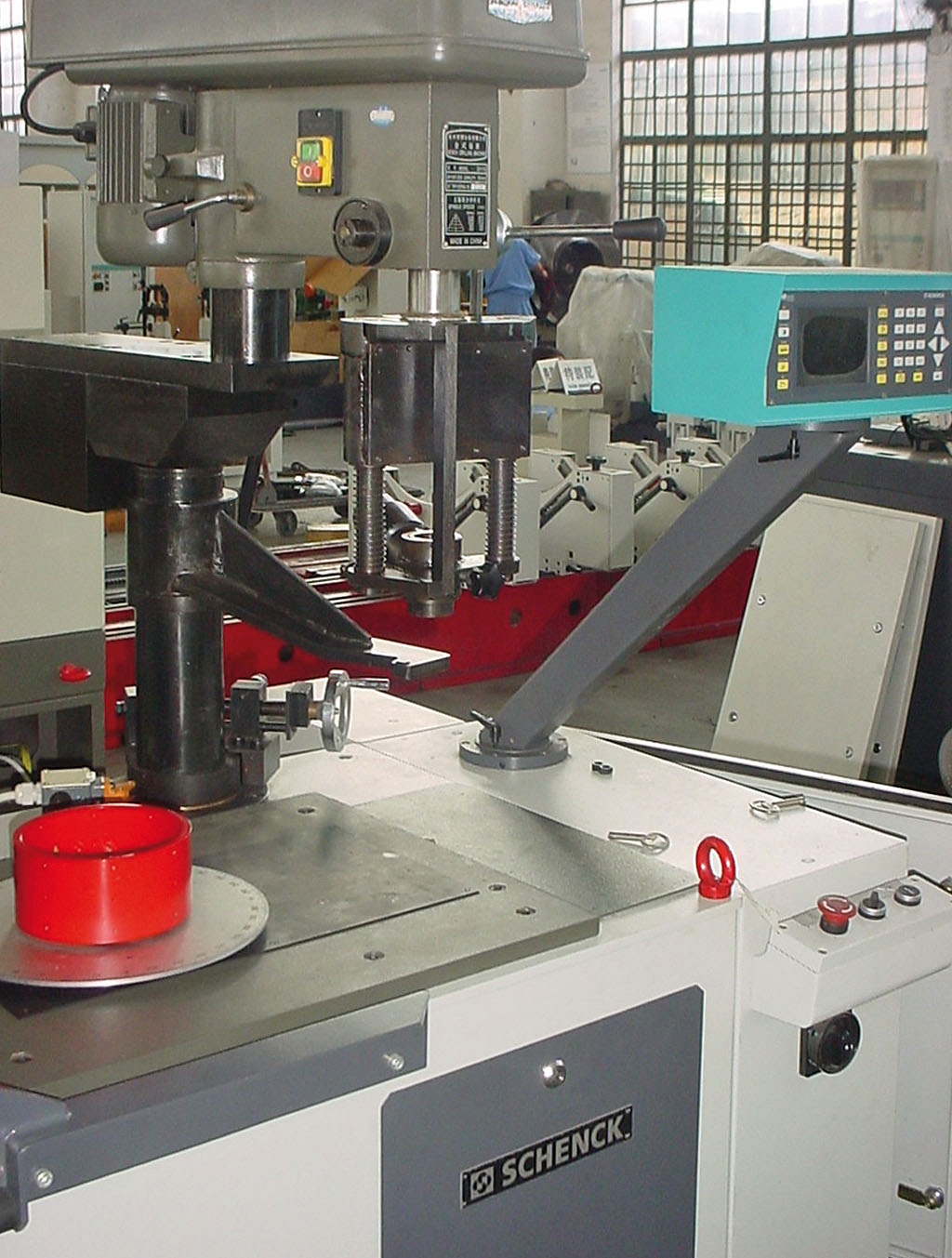

HV10-100立式硬支承通用平衡機

測力原理，永久標定的立式平衡機，平衡測量時無需進行多次標定運轉。單面或雙面測量結構緊湊，占地空間小，操作簡單通過夾具把工件固定在主軸上，主軸通過電機來驅動測量系統操作簡便，不平衡結果顯示簡潔明了 CAB648僅用于單面測量。CAB708基于Win系統，既可用于單面測量，也可用于雙面測量。CAB708配備高清晰度的觸摸屏TFT顯示器，不平衡結果以矢量圖顯示。符合ISO標準的C級防護罩是標準配置可選配鉆削和吸塵裝置可根據用戶要求，定制專用夾具

產品描述
適用范圍
技術參數
PDF文檔下載
產品視頻

測力原理，永久標定的立式平衡機，平衡測量時無需進行多次標定運轉。
單面或雙面測量
結構緊湊，占地空間小，操作簡單
通過夾具把工件固定在主軸上，主軸通過電機來驅動
測量系統操作簡便，不平衡結果顯示簡潔明了
CAB648僅用于單面測量。CAB708基于Win系統，既可用于單面測量，也可用于雙面測量。CAB708配備高清晰度的觸摸屏TFT顯示器，不平衡結果以矢量圖顯示。
符合ISO標準的C級防護罩是標準配置
可選配鉆削和吸塵裝置
可根據用戶要求，定制專用夾具

應用:
用于盤類工件或不帶軸工件的單面或雙面平衡。
產品可覆蓋的重量范圍約0.5kg~100kg(含夾具總重)
典型的轉子有：皮帶輪、風扇、葉輪、制動盤、離合器等盤類轉子。
根據轉子要求，通常有3種夾具型式可選：固定芯軸、三爪卡盤和漲套。
根據鉆削要求，可選用軸向或徑向鉆削裝置，集成在平衡機上，手動操作。
適合于小批量，少規格的生產模式

轉子參數/機器規格 Rotor Data/Machine Size	單位/unit	HV 1-10	HV 2-10	HV 1-30	HV 2-30	HV 1-100
最大承重（包含夾具重量在內） Max. loading capacity (incl. the weight of tooling)	kg	10	10	30	30	100
最大工件直徑 Max. rotor diameter	mm	400	400	1000	850	1000
平衡轉速 balancing speed	rpm	1200	1200	800	800	530
驅動功率 drive power	kW	FC 0.55	FC 0.55	FC 1.5	FC 1.5	FC 2.2
測量靈敏度（單面）Measuring accuracy (1-plane)	gmm	1~2		5~10		14~30
測量靈敏度（雙面）Measuring accuracy (2-plane)	gmm		2~6		7~50
最小可達剩余不平衡度 emar	gmm/kg	1	2	1	2	1
